リモートPCアレイ

第1回 開梱と内容物紹介

はじめてのリモートPCアレイ入門
本記事ではRPA100の開梱から内容物の確認までご紹介いたします。

開梱

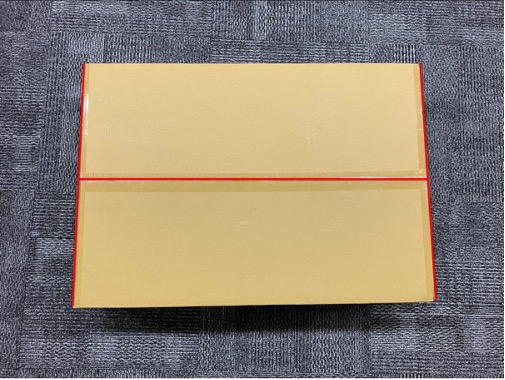

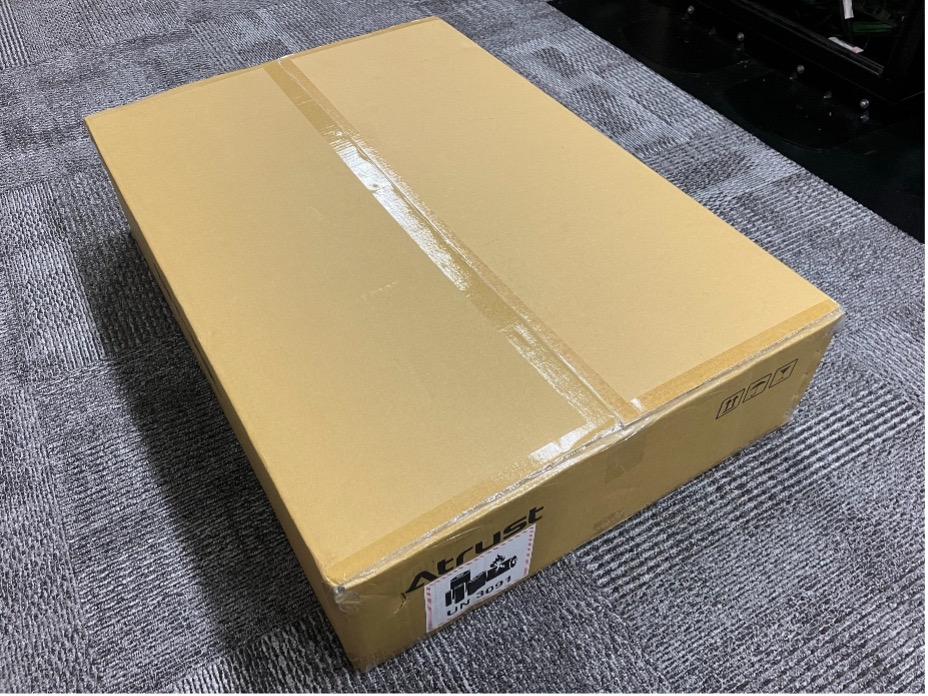

1.箱を用意します。
開梱1
2.三辺がビニールテープで止められているのでカッターで切ります。
開梱2

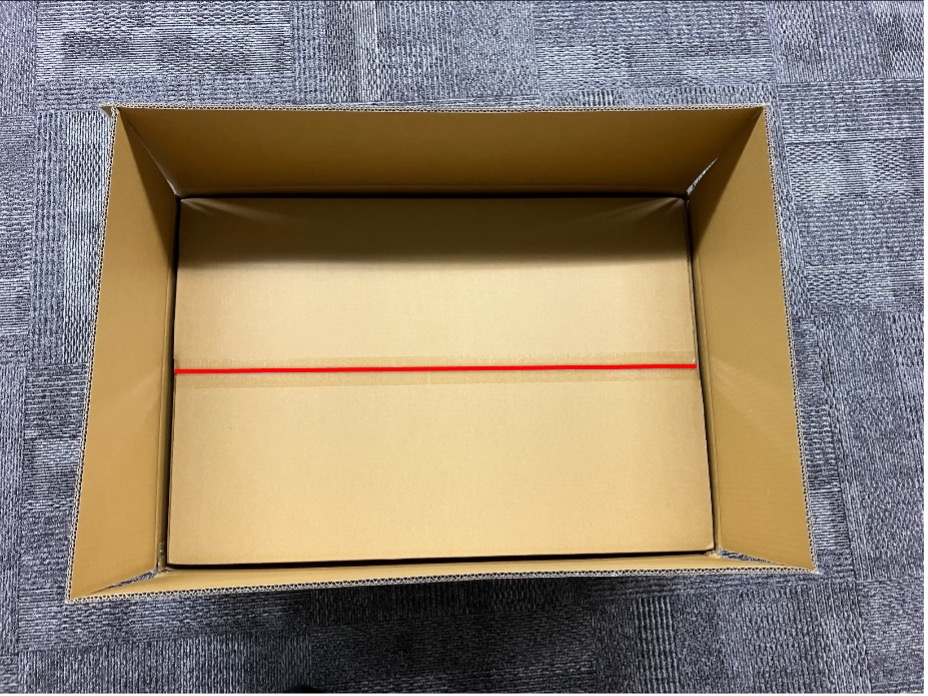

3.箱を開けると中に内箱が入っています。内箱のビニールテープをカッターで切ります。
開梱3

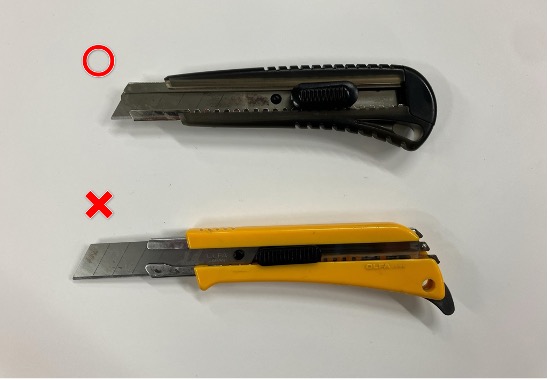

※この時カッターの刃を出しすぎると内容物を傷つける恐れがあるので、カッターの刃を短くするか、なるべく浅く切るようにしてください。

開梱4

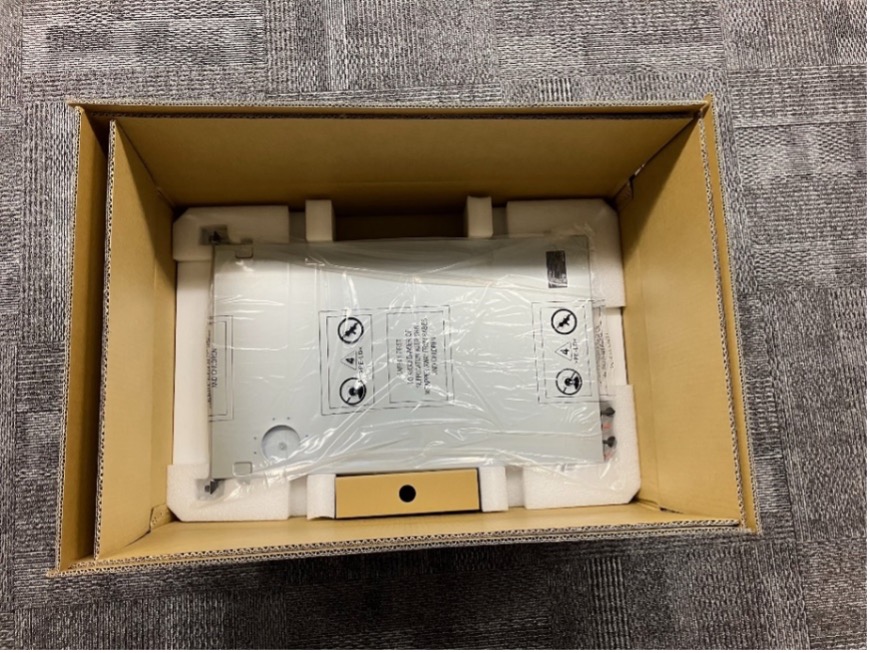

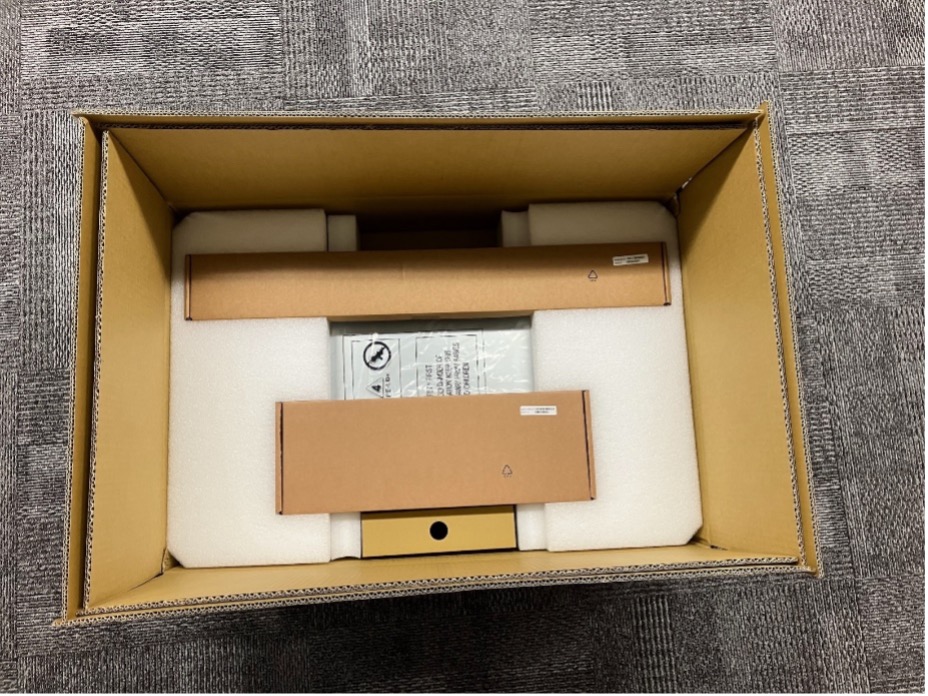

4.箱を開けたら内容物を取り出してください。
開梱5
開梱6

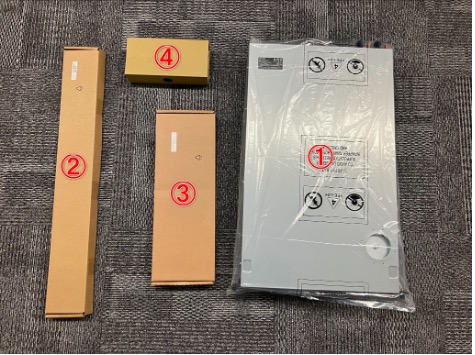

5.中に以下のものが入っているか確認します。
シャーシ本体
ラックマウントレールの箱
ケーブルアームの箱
電源コードの箱

※いわゆる梱包物一覧やインストレーションガイドなどの書類は入っておりません。各書類はサポートサイトにございますのでそちらからご確認ください。

サポートサイト:https://www.ascentech.co.jp/etc/rpa/rpa_dl_2.html
開梱7

内容物の確認

①シャーシ本体

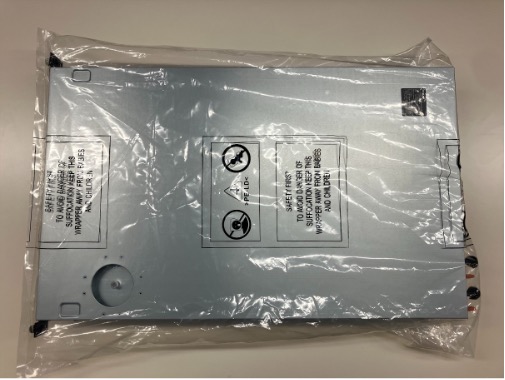

1.シャーシの本体を用意します。
シャーシ1
2.シャーシの本体を袋の中から取り出します。

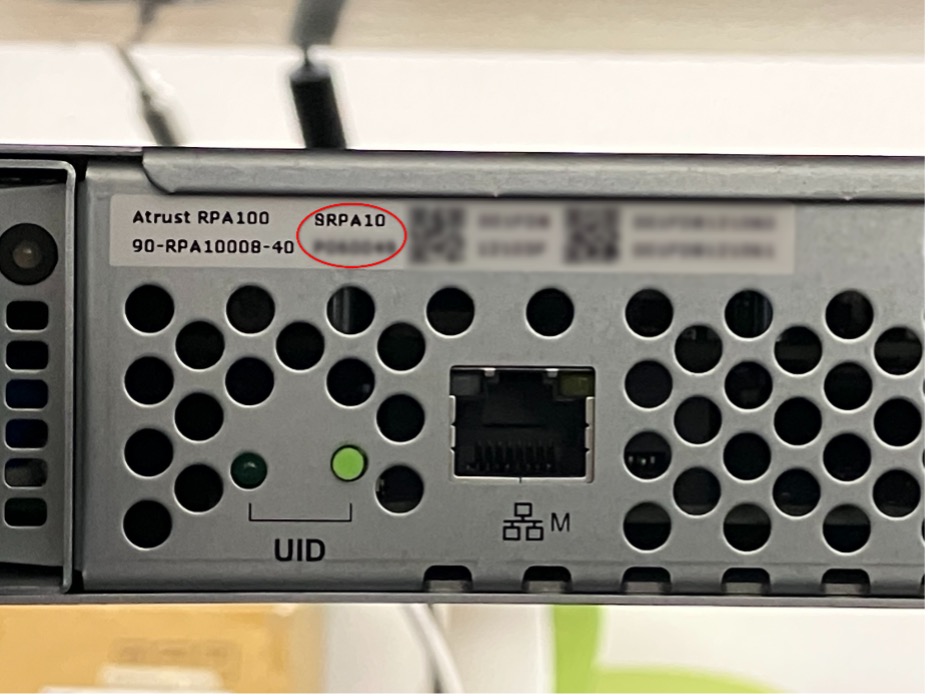

3.シャーシ本体の後方に記載してある型番(SRPA10~で始まる番号)を確認します。
シャーシ3
シャーシ4

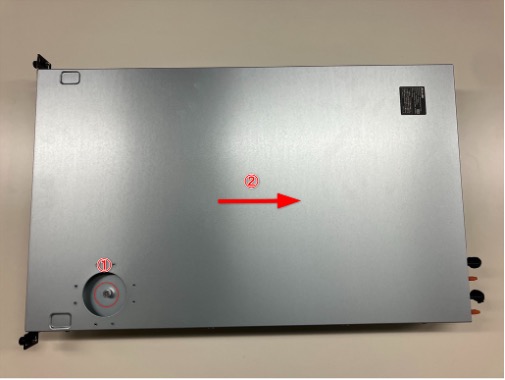

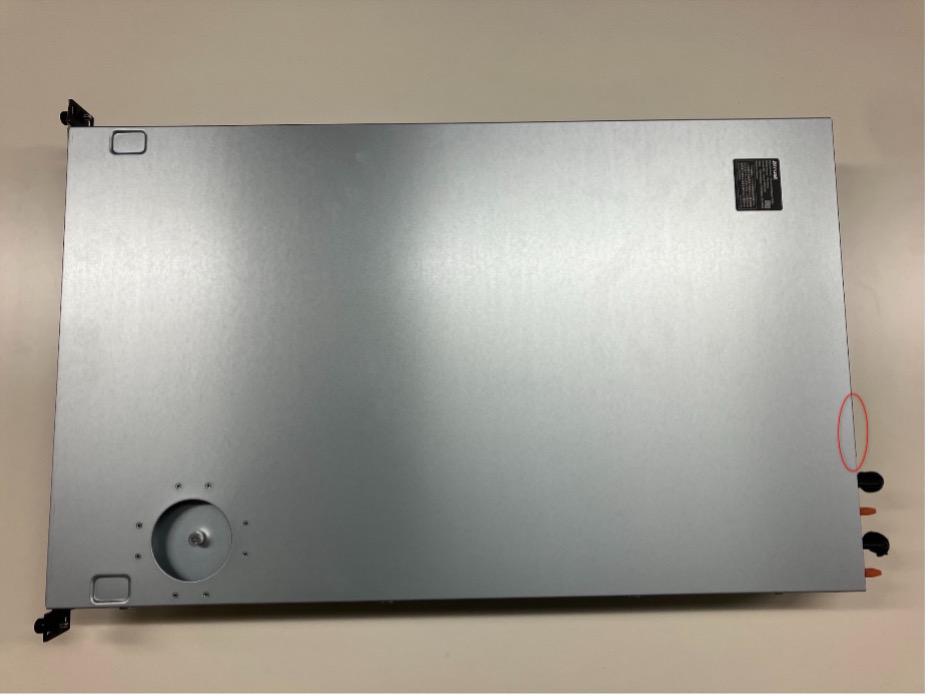

4.蓋のネジを回して蓋を矢印方向にスライドします。
シャーシ5

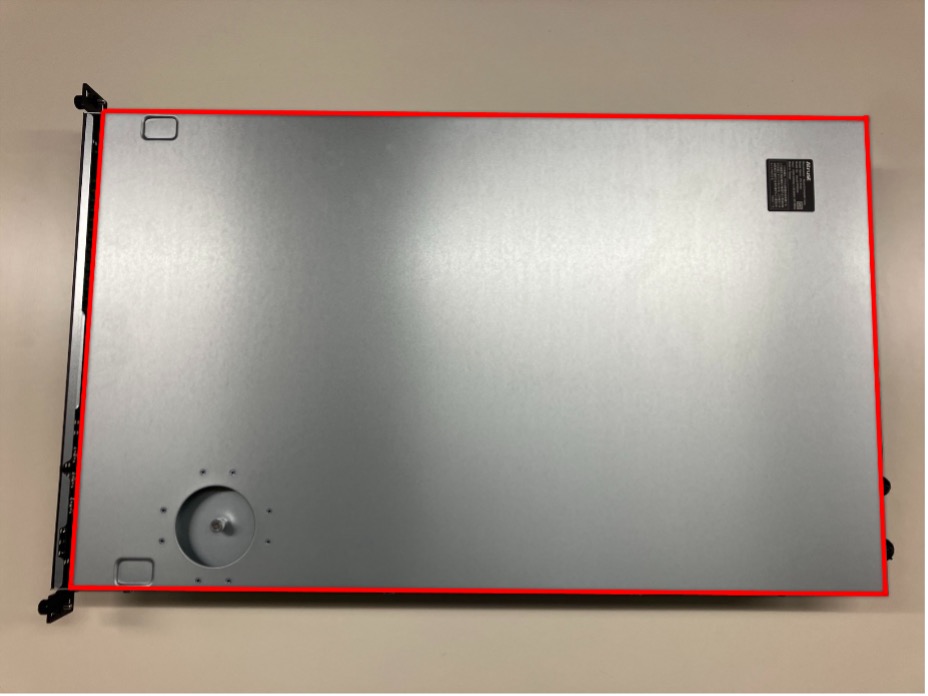

5.そのまま蓋を上げて取ります。
シャーシ6

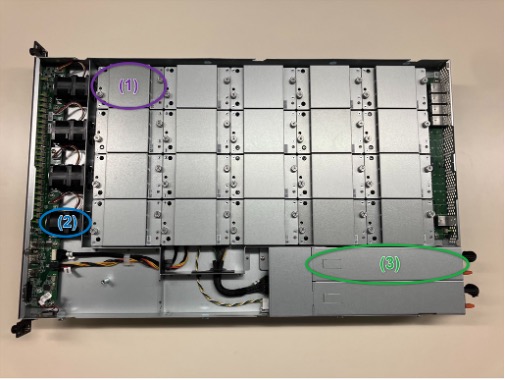

6.以下のものがあるか確認します。
① PCカートリッジ×20(紫)
② FAN×4(青)
③ PSU×2(緑)
シャーシ7

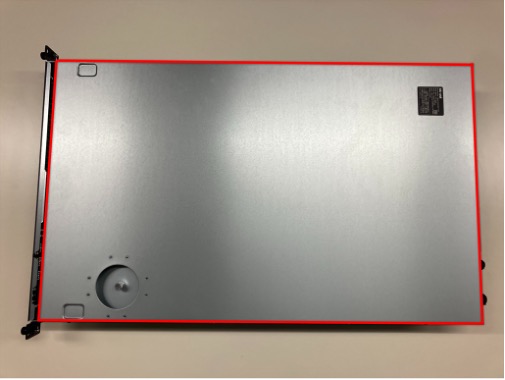

7.画像のように蓋を載せます。
シャーシ8
8.矢印方向にスライドしてネジを締めます。
シャーシ9
②ラックマウントレール

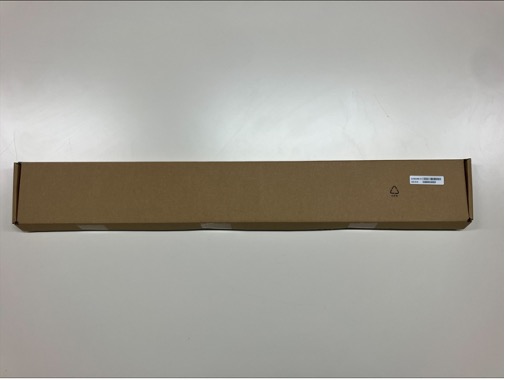

1.ラックマウントレールの箱を用意します。
ラックマウントレール1

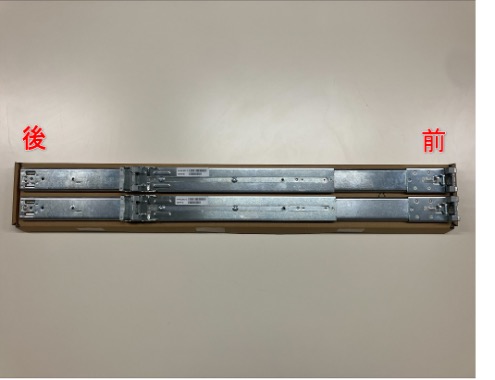

2.箱から中身を取り出します。レールが二本あることを確認して下さい。
ラックマウントレール2

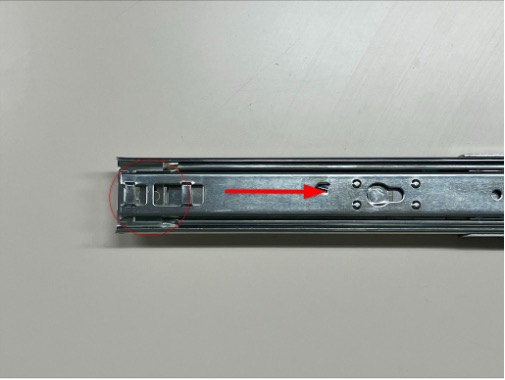

3.レールを裏返して後ろの写真該当部分を矢印方向に押して下さい。
ラックマウントレール3

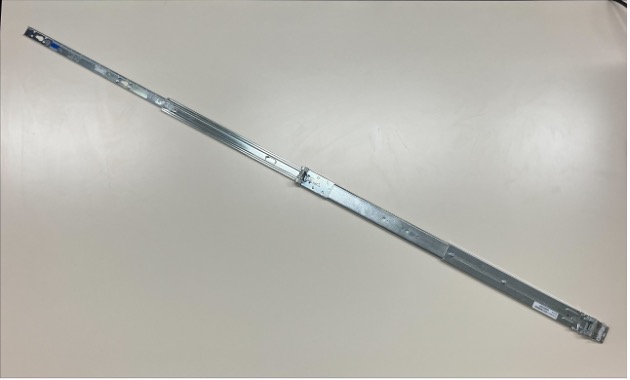

4.レールを写真の通りに最大まで伸ばして下さい。
ラックマウントレール4

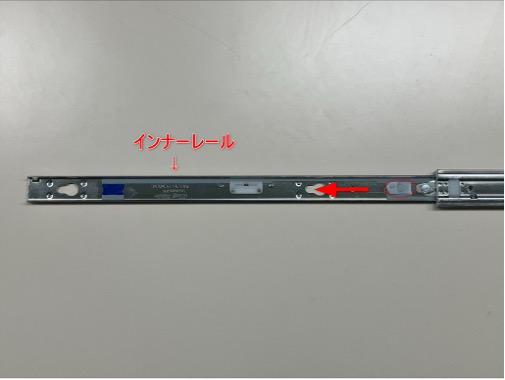

5.白いツマミを矢印方向に引っ張りながらラックマウントレールからインナーレールを引き抜いて下さい。
ラックマウントレール5

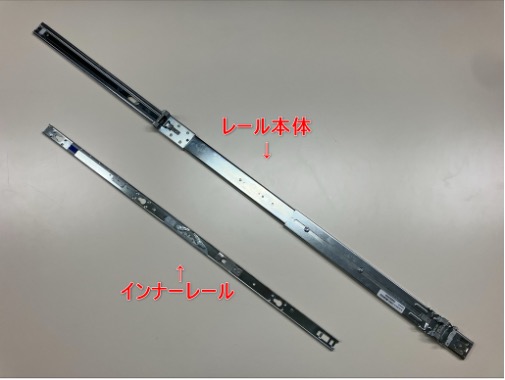

6.ラックマウントレール本体とインナーレールが分離することを確認して下さい。
ラックマウントレール6
7.しまう際には青いツマミを矢印方向に押しながらインナーレールをラックマウントレールに押し込んで下さい。
ラックマウントレール7
③ケーブルアーム

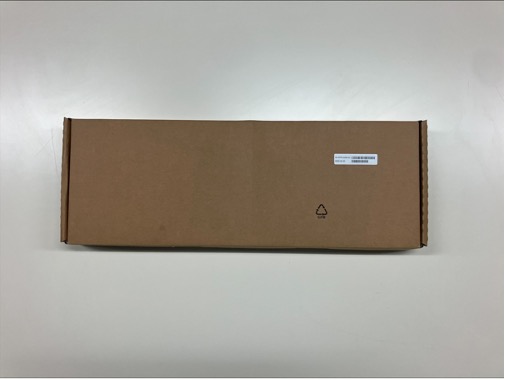

1.ケーブルアームの箱を用意します。
ケーブルアーム1

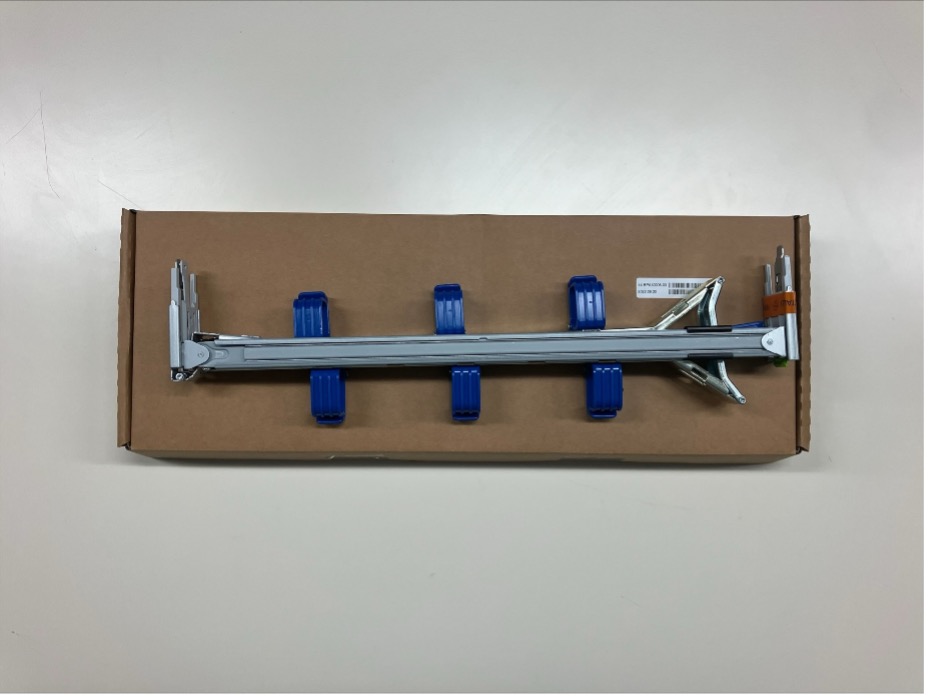

2.箱からケーブルアームを取り出します。
ケーブルアーム2

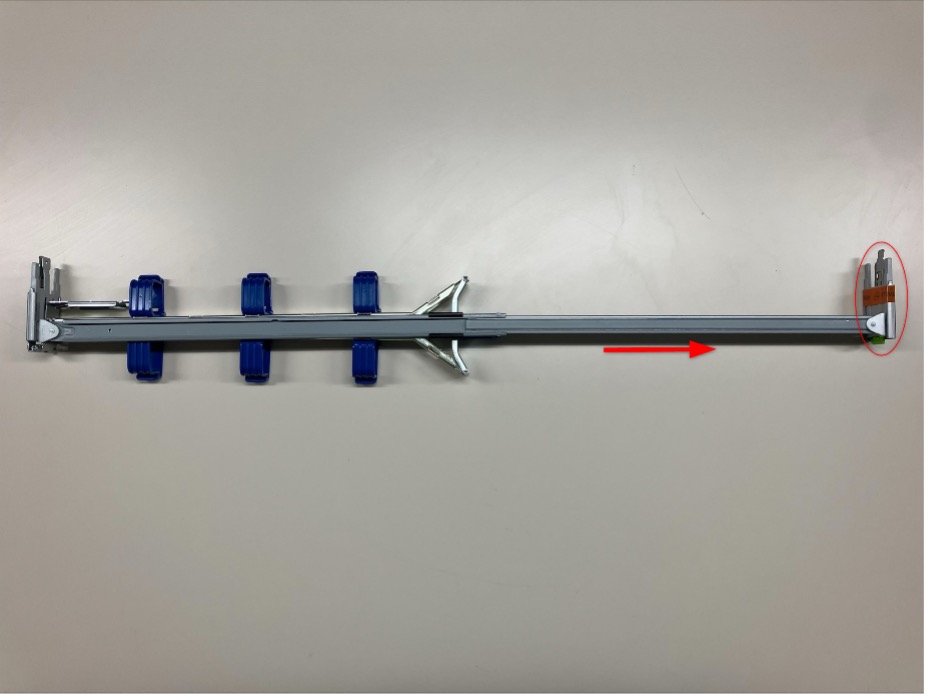

3.右側の爪が正常に伸びることを確認して下さい。
ケーブルアーム3

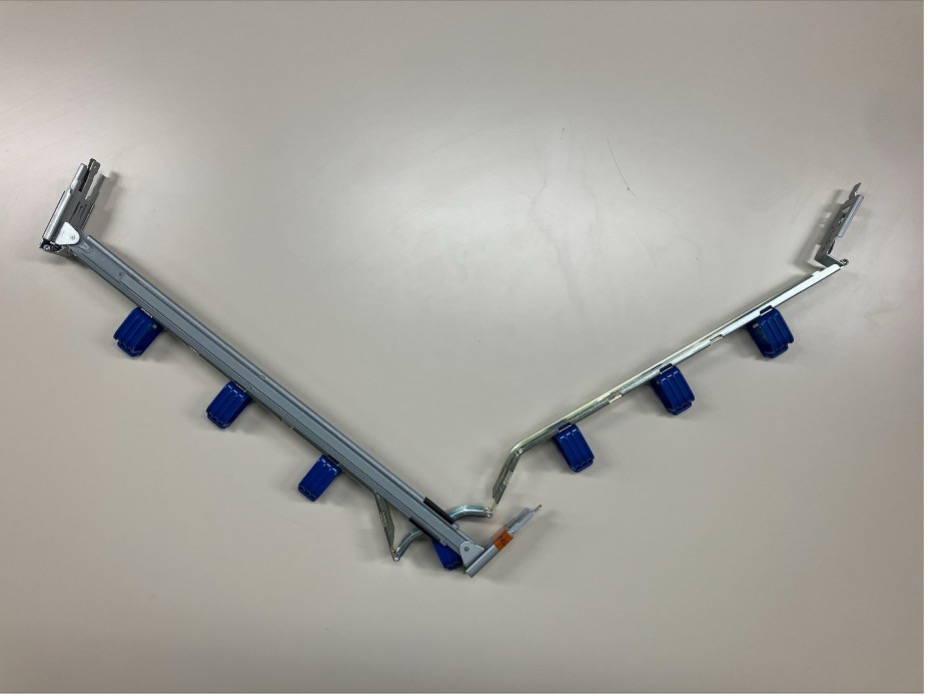

4.アーム全体が画像の通りにきちんと開くことを確認して下さい。
ケーブルアーム4
④電源ケーブル

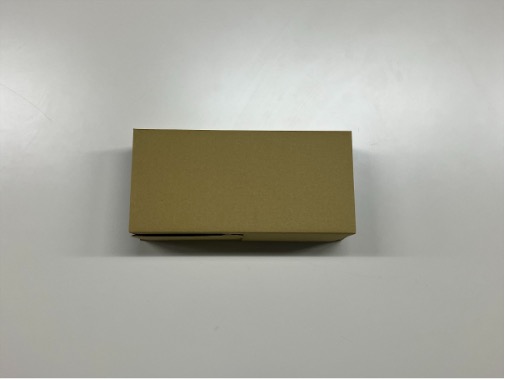

1.電源ケーブルの箱を用意します。
電源ケーブル1

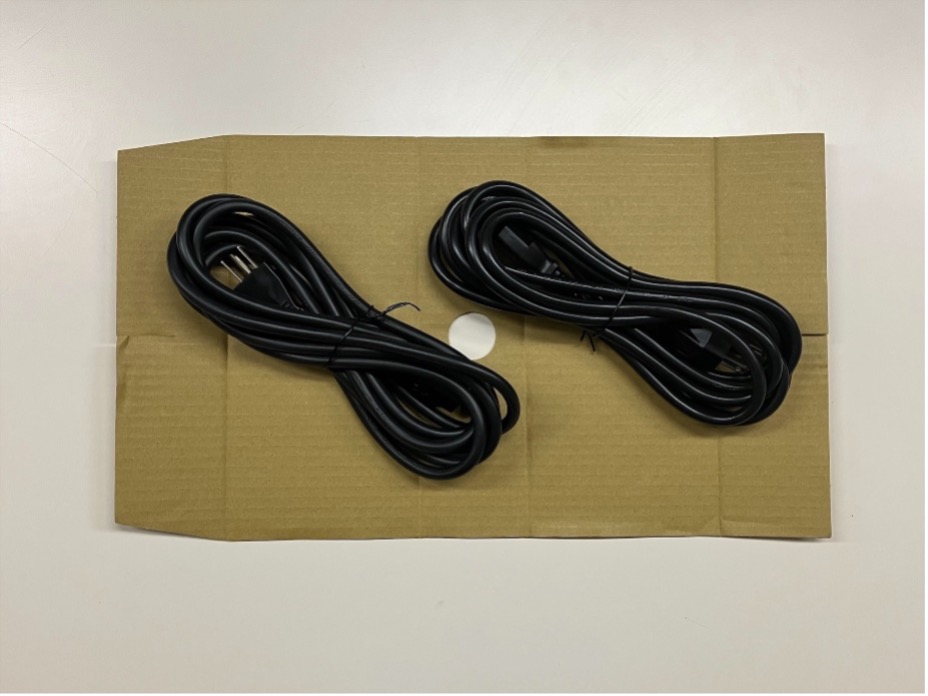

2.箱から電源ケーブルを取り出して二個あることを確認して下さい。
電源ケーブル2
最後に

以上がRPA100の開梱から内容物の確認の流れとなります。
次回は「RPA100をラッキングする方法」についてご紹介します。
