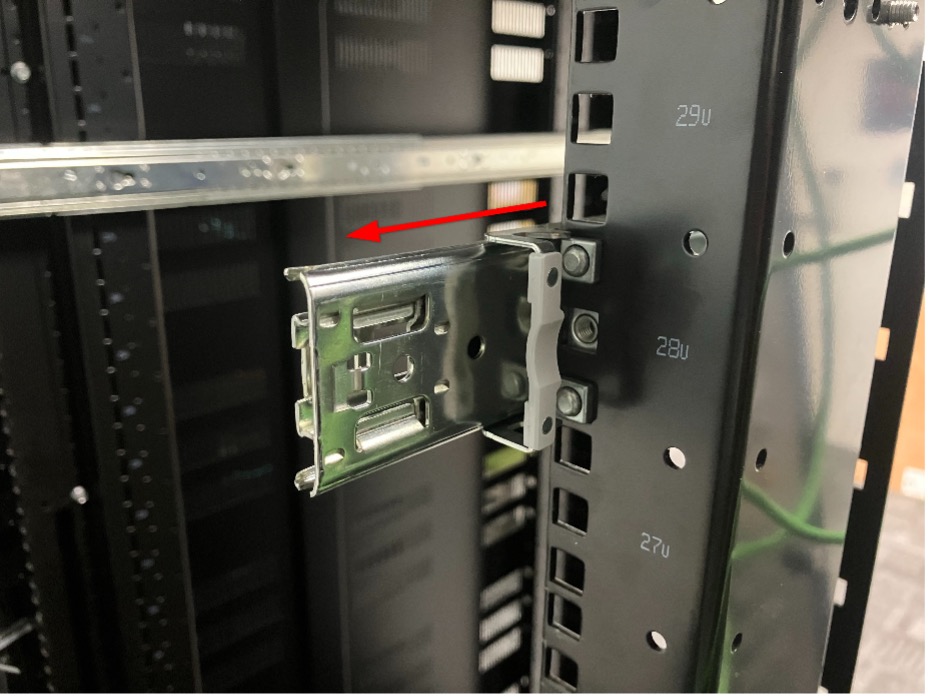

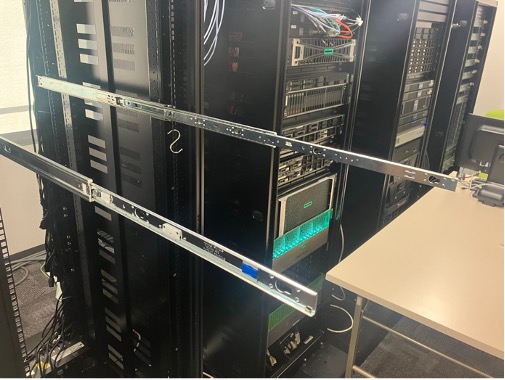

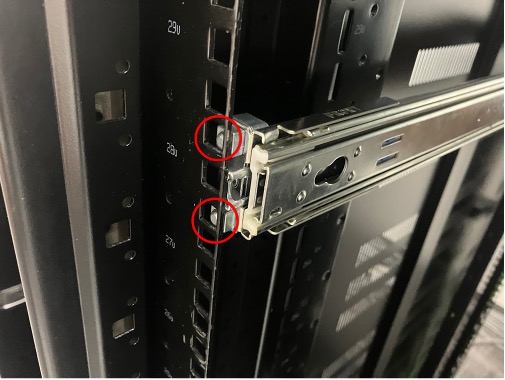

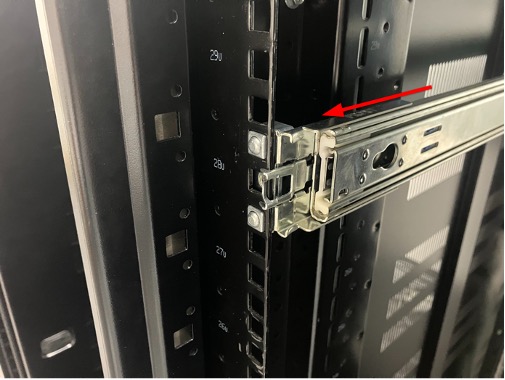

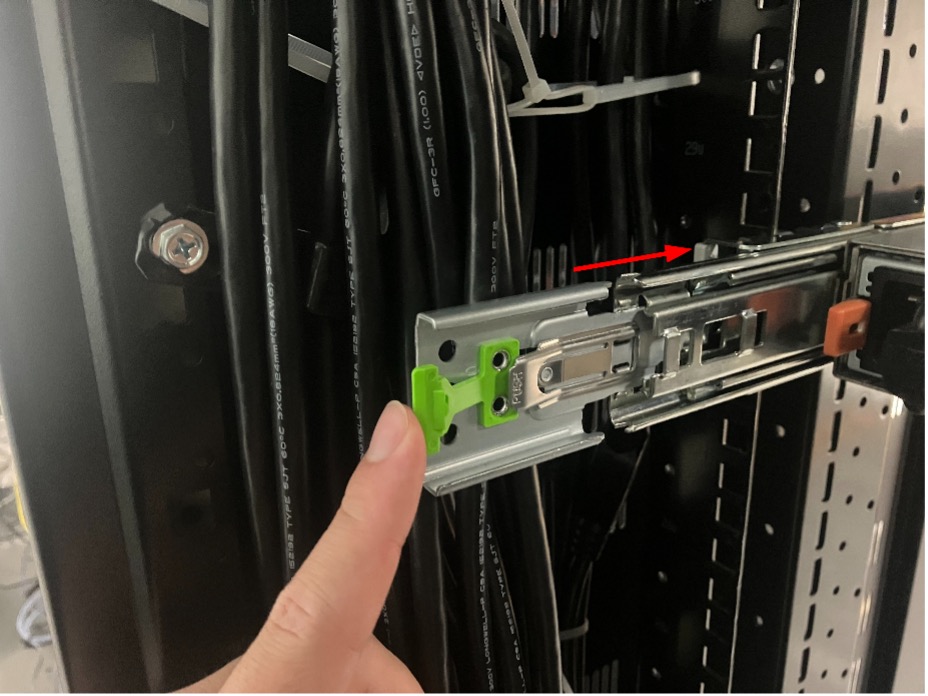

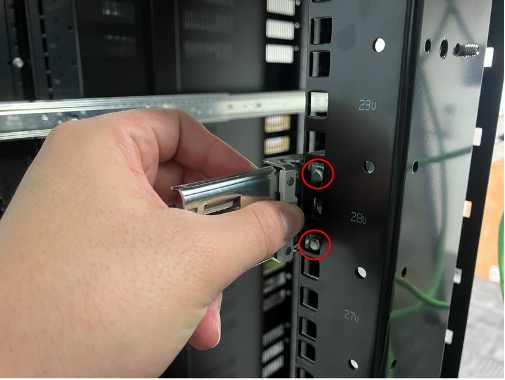

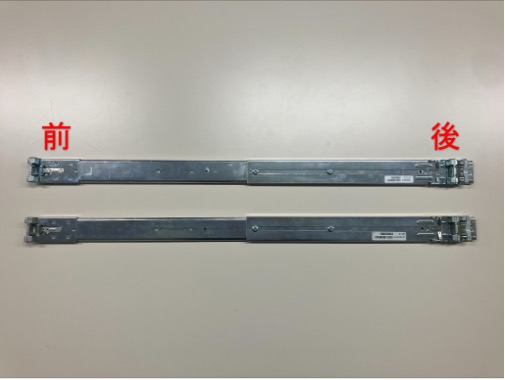

1.ケーブルアームを用意します。 2.ケーブルアームの前面側の凸二カ所をラックの穴に当てがいます。 3.そのまま手前に引っ張って固定します。 4.ケーブルアームの背面側の凸二カ所をラックの穴に当てがいます。 5.そのまま手前に引っ張って固定します。 1.インナーレールを取り出します。

※やり方は第1回 開梱手順と内容物の紹介を参照

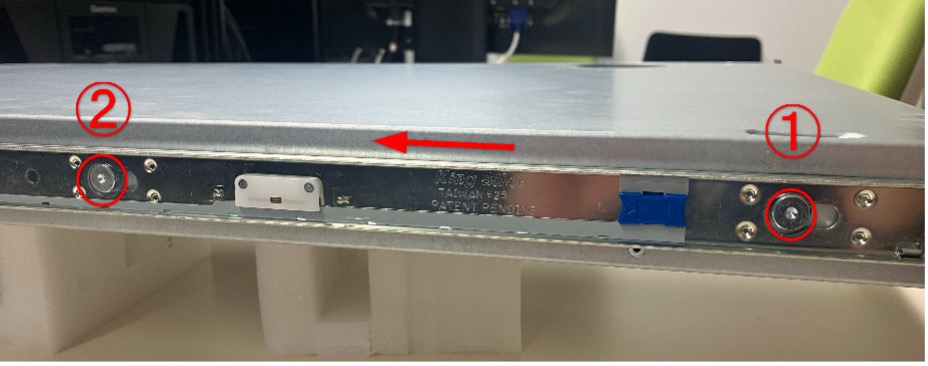

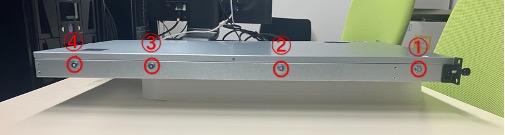

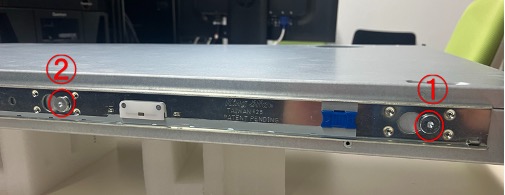

2.シャーシの突起にインナーレールの穴を合わせます。

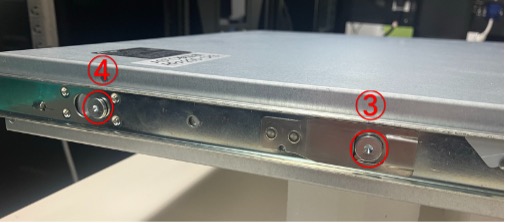

3.インナーレールをシャーシの突起に引っ掛けて横にスライドします。 4.インナーレールがしっかりと固定されているかを確認します。 5.同様に反対側もインナーレールをつけます。

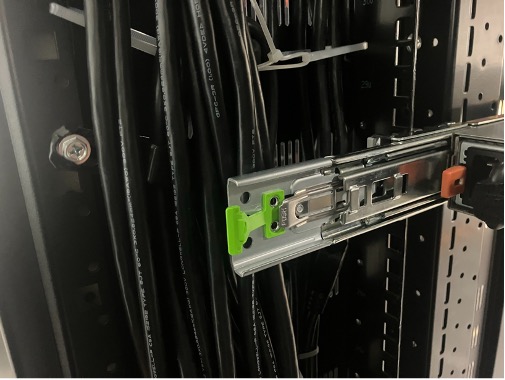

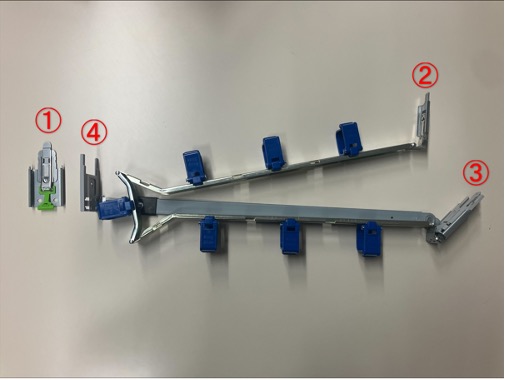

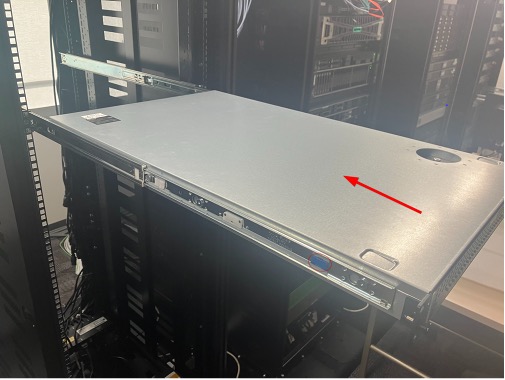

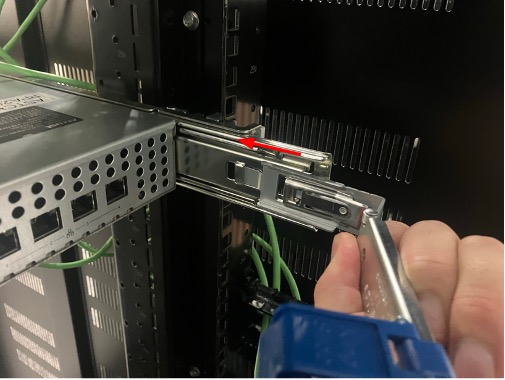

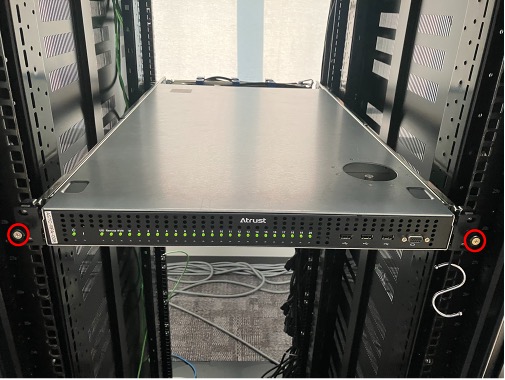

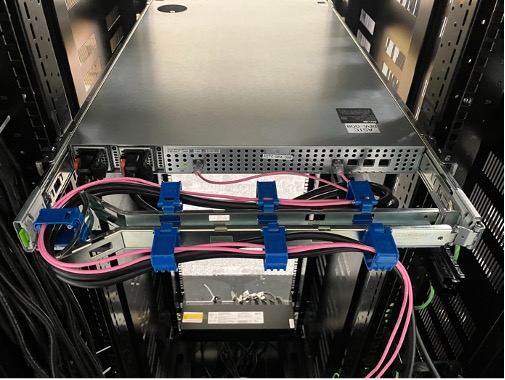

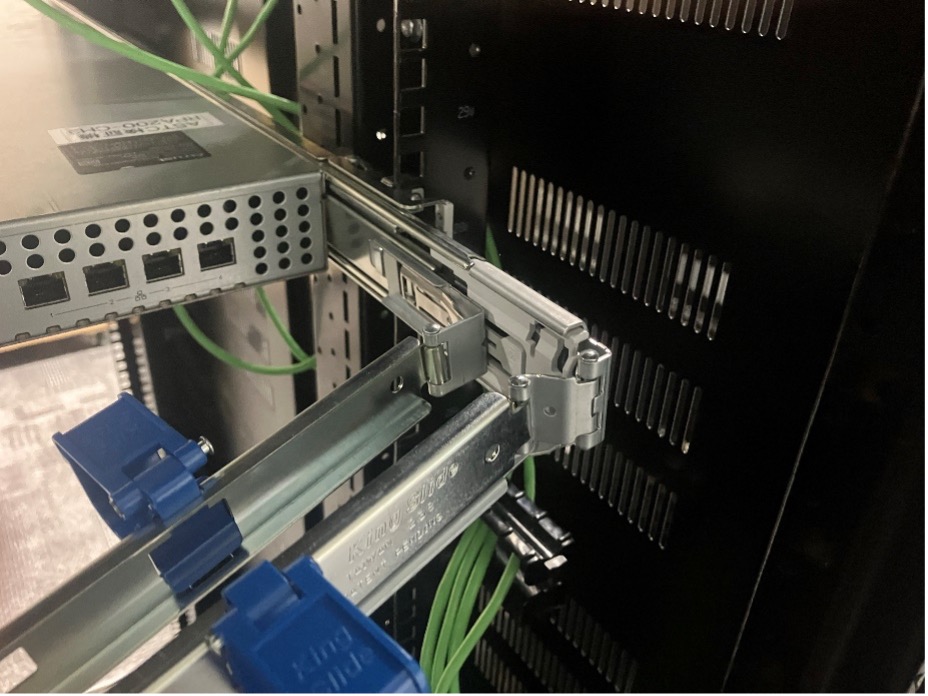

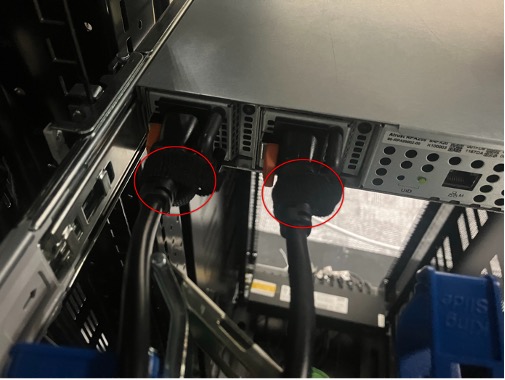

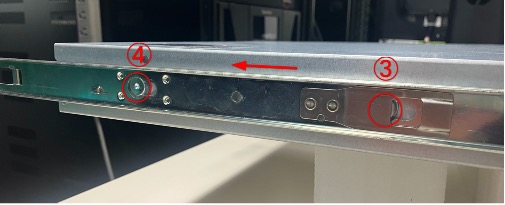

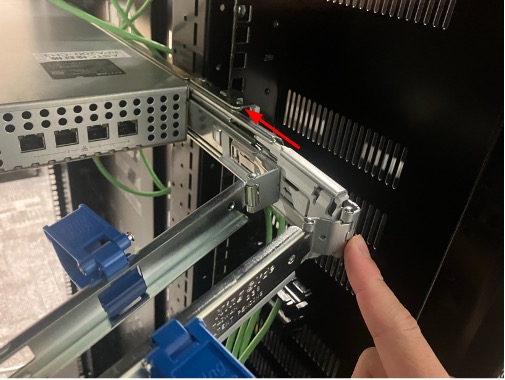

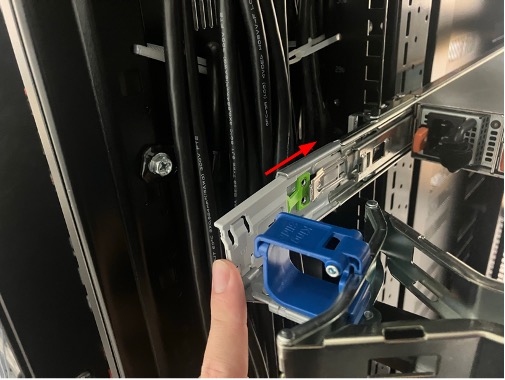

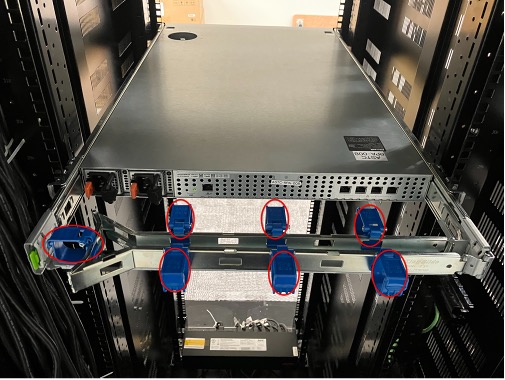

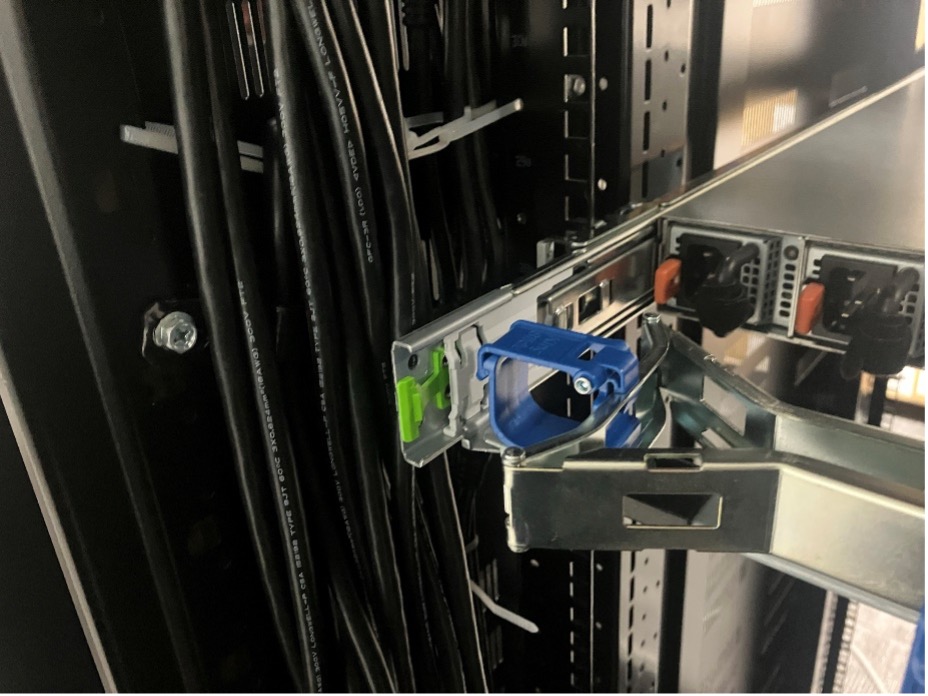

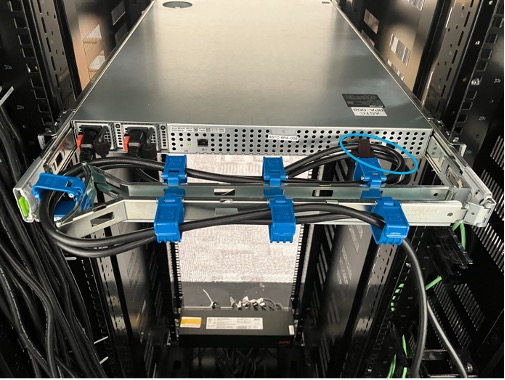

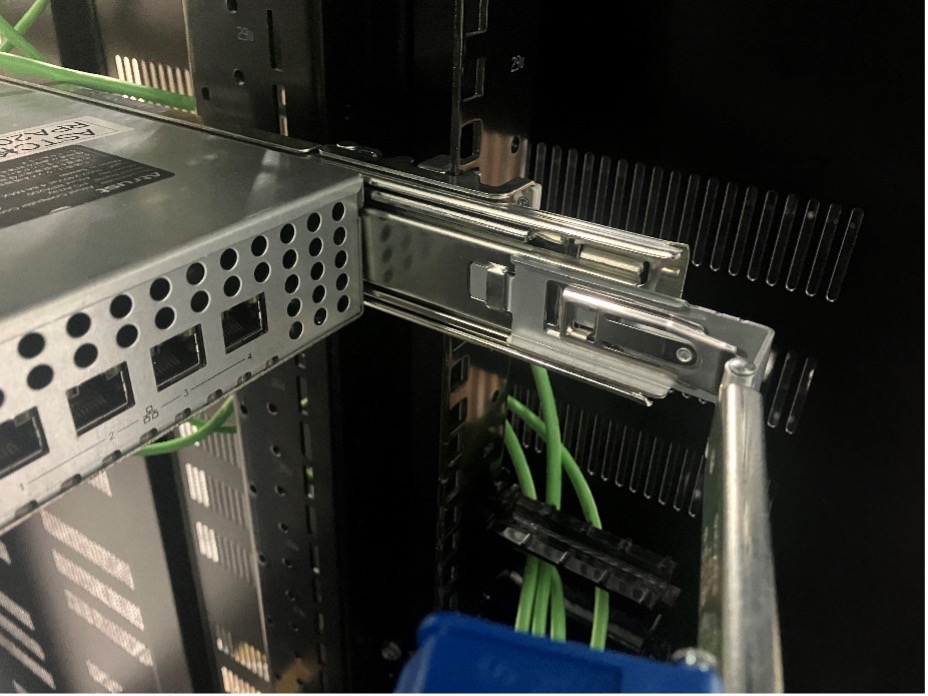

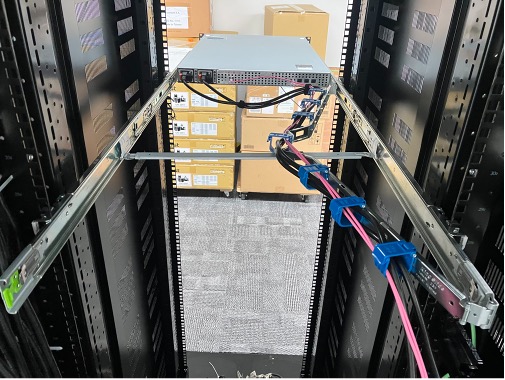

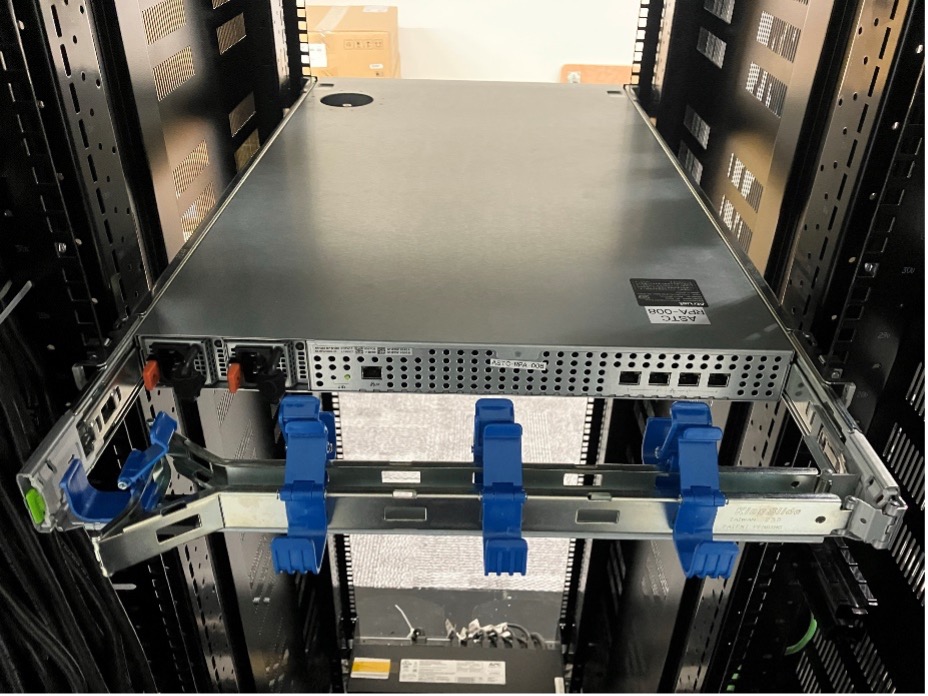

6.インナーレールがついたシャーシををケーブルアームに入れてラッキングします。 7.シャーシフロントのネジを固定してラッキング完了です。 1.ケーブルアームを取り出し、各番号のパーツを確認します。 2.①をラックマウントレールの背面左側に挿します。 3.②をラックマウントレールの背面右側に挿します。 4.③をラックマウントレールの背面右側に挿します。 5.④を①の背面左側に挿します。 1.ケーブルアームの青い留め具の蓋を上げます。 2.電源ユニットに電源ケーブルを挿します。この時に黒いマジックテープで電源ケーブルを強く巻いて固定するようにしてください。 3.残りのケーブルを留め具の中に這わせてください。この時水色の丸付近はケーブルを張りすぎずに余裕をもって配線してください。 4.次にLANケーブルを電源ケーブルと同様に配線してください(写真ではMポートとUPLINKの1に挿しましたがあくまで一例です)。 5.シャーシを前に引っ張って各種ケーブルが抜けないか、一番前までシャーシを引けるのかを確認して下さい。
